Осадок, выпавший на дно отстойника, сгребается скребковым механизмом, укрепленным на вращающейся ферме, 1с приямку, расположенному в центре, откуда удаляется насосом или под действием гидравлического давления. В отстойниках с периферийном впуском воды достигается в 1,3-1,6 большая производительность, чем в обычных радиальных отстойниках. Распределительное устройство представляет собой периферийный кольцевой лоток с зубчатым водосливом или щелевыми донными отверстиями и полупогруженную перегородку, которые образуют с бортом отстойника кольцевую зону, где происходит быстрое гашение энергии входящих струй, выделение и задержание плавающих веществ. Вода входит в рабочую зону отстойника через кольцевое пространство, образуемое нижней кромкой перегородки и днищем, а отводится через центральную трубу.

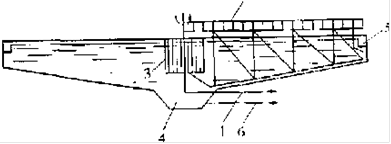

Рис.1.2. Радиальный отстойник 1 - труба для подачи воды; 2 - скребки; 3 - распределительная камера; 4 - приямок для сбора осадка; 5 - водосчив, 6 - отвод осадка
Отстаивание происходит под действием силы тяжести,
:
где
- масса частицы, кг;
= 9,81 м/с2 - ускорение свободного падения.
Различают аппараты периодического, непрерывного и полунепрерывного действия. Непрерывно действующие отстойники подразделяют на одноярусные, двухъярусные, многоярусные.
Периодически действующие отстойники представляют собой низкие бассейны без перемешивающих устройств. Такой отстойник заполняют суспензией, которая остается в состоянии покоя в течение определенного времени, необходимого для оседания твердых частиц на дно аппарата. После этого слой осветленной жидкости сливают через патрубок (штуцер) или кольцевой желоб, расположенные выше уровня осевшего осадка . Патрубок - короткая труба отвода пара, газа или жидкости. Штуцер - соединительный патрубок, обеспечивающий присоединение трубопровода к резервуарам, аппаратам, другим трубопроводам и т.п. Осадок обычно представляет собой подвижную текущую густую жидкую массу - шлам, который выгружают через верх аппарата или удаляют через нижний спусковой кран. Размеры и форма аппаратов периодического действия зависят от концентрации взвешанных твердых частиц (например массовой концентрации,
(кг тв. частиц / кг системы), их размеров (
- эквивалентный диаметр твердых частиц, м). Чем крупнее частицы и чем больше их плотность (
, кг/ м3) тем, меньший диаметр (
м) может иметь аппарат. Скорость отстаивания существенно зависит от температуры
, с изменением которой изменяется вязкость жидкости, характеризуемая
- динамическим коэффициентом вязкости жидкости, Па * с. Скорость осаждения обратно пропорциональна , а величина последнего уменьшается с увеличением температура,
Для отстаивания небольших количеств жидкости применяют отстойники в виде цилиндрических вертикально установленных резервуаров с коническим днищем, имеющими кран или люк для разгрузки осадка и несколько кранов для слива жидкости, установленных на корпусе на разной высоте.
