Вторичный отстойник

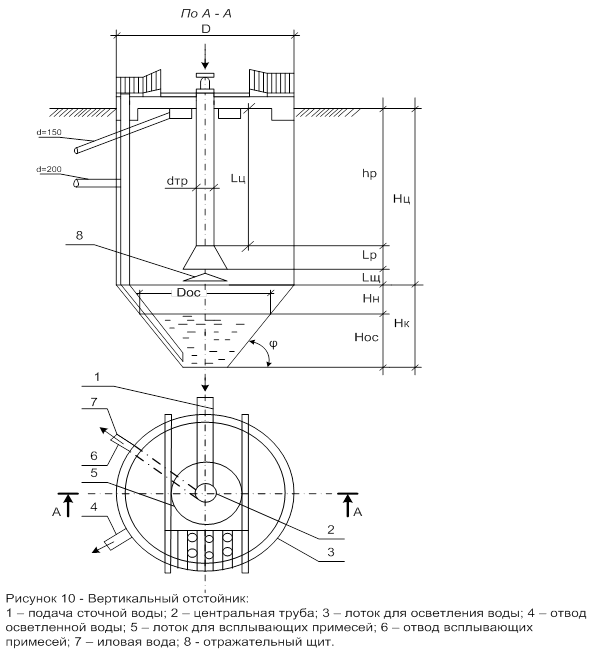

В качестве вторичного отстойника принимаем вертикальный отстойник с центральной подающей трубой.

Вторичное отстаивание предназначено для осветления сточных вод, прошедших биологическую очистку в искусственных условиях и содержащих активный ил, или отмершую биопленку.

В данном курсовом проекте в качестве вторичного отстойника предусматриваем вертикальный отстойник с центральной подающей трубой.

Расчетный расход после аэротенка - вытеснителя

(5.61)

где Ri - степень рецеркуляции активного ила, Ri = 0,43.

;

Рабочая глубина зоны отстаивания

(5.62)

;

Общий объем отстойной зоны всех отстойников

(5.63)

;

Общая площадь живого сечения отстойной зоны

(5.64)

;

Площадь живого сечения центральных труб всех отстойников

(5.65)

где Vтр - скорость движения рабочего потока в центральной трубе, Vтр = 30 мм/с.

(5.66)

Общая площадь сечения всех отстойников

;

;

Принимаем типовой диаметр отстойника Dотс = 9,0 м.

Количество вторичных отстойников

(5.67)

Принимаем три отстойника.

Определяем диаметр трубы

(5.68)

Определяем диаметр раструба по соотношению

(5.69)

Определяем диаметр отражающего щита по соотношению

(5.70)

Определяем высоту раструба

(5.71)

Высота щели определена по формуле

(5.72)

Определили высоту цилиндрической части отстойника

;

Определили высоту конической части отстойника

;

Определена общая высоту сооружения

;

Определен объем конусной части отстойника

;

;

;

Определена высота осадка в отстойнике

;

Удаление осадка по иловой трубе Ǿ200 за счет гидростатического давления.

Общий объем ила найден по формуле

(5.73)

;

Объем ила в одном отстойнике определили по формуле

(5.74)

Объем конической части предназначенной для аккумуляции осадка

;

Так как Wос = 104,68 м3 > Vил = 101,23 м3 , следовательно, расчет выполнен верно.

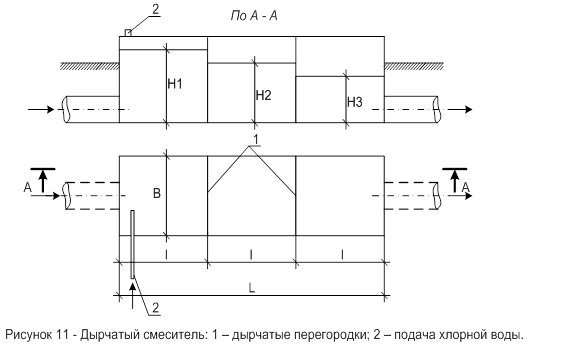

5.7 Дырчатый смеситель

Принимаем смеситель с тремя секциями.
