Песколовка тангенциальная

Для улавливания из сточных вод песка и других минеральных нерастворенных загрязнений применяют песколовки, подразделяемые на горизонтальные, вертикальные и с вращательным движением жидкости; последние бывают тангенциальные и аэрируемые.

В настоящем курсовом проекте применяем две тангенциальные песколовки. Они имеют круглую форму в плане и рассчитаны на расходы сточных вод до 30000 м3/сут.

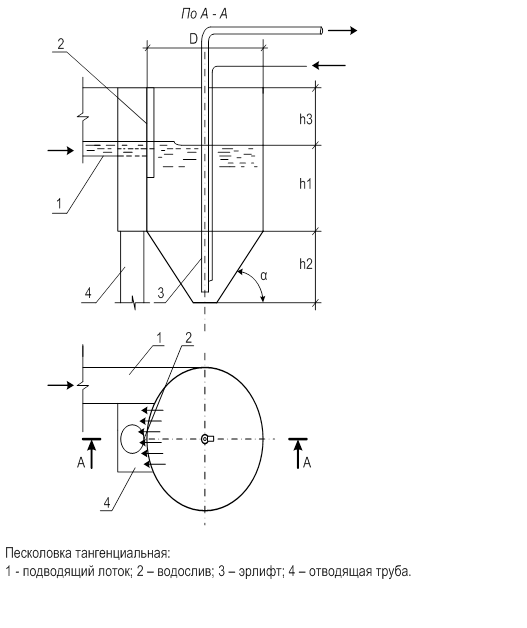

Рисунок 6 - Песколовка тангенциальная

Найдена площадь поперечного сечения песколовки

(5.11)

где N - количество песколовок, принято 2 шт;

qo - нагрузка по воде, принята равной 110 м3/м2·ч.

;

Определили диаметр D песколовки

Определили высоту цилиндрической части

Определили высоту конической части

Определяем общую высоту сооружения

(5.12)

где hб - высота борта песколовки, принята hб = 0,5 м.

;

Найден объем конической части песколовки по формуле

(5.13)

где R, r - соответственно радиусы верхней конусной части песколовки и нижней конусной части, R =D/2, r =d/2, м.

R=D/2=1,34/2=0,67 м,

r =d/2 = 0,4/2=0,2 м.

;

Определили объем осадка в песколовке

(5.14)

где Nпр - приведенное количество жителей, чел;

λ - количество загрязнений с одного человека в сутки, принято λ = 0,02 л/чел·сут.

;

Определили время заполнения песколовки по формуле

(5.15)

Так как время заполнения песколовки t<1, то следует делать две выгрузки.
